切断完美网页版登录入口突然关闭故障原因分析

一、设备概况及简介

化肥从合成氨装置来的二氧化碳气体压力0.15MPaA、温度40℃，经过CO2液滴分离罐（V111）进入二氧化碳压缩机（K102）。一段出口CO2经冷凝器E111后与工厂空气管网来的一定量的空气混合进入分离器V112。压缩机二段出来的温度约169℃的二氧化碳进入脱氢反应器，在脱氢反应器（R101）中H2与O2反应转化为H2O。脱氢后二氧化碳含氢及其它可燃气体小于50ppm，脱氢的目的是防止高压洗涤器（E203）排出气发生爆炸。脱氢后二氧化碳的温度约215℃（视二氧化碳气体中氢含量而定），再经冷却、分离后进入二氧化碳压缩机三段（在二氧化碳压缩机三段入口对二氧化碳气中的含氧量进行检测）。二氧化碳最终压缩到l5.0MPaA，送去汽提塔（E201）。如工艺流程图所示，HV_02是K102出口至E201的主路完美网页版登录入口门。

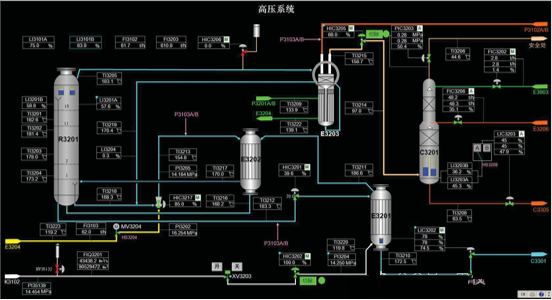

图一高压系统流程图

二、故障经过

6月24日09:42，K-102CO2压缩机四段出口管线上安全完美网页版登录入口起跳，四段出口流量计FT-137无指示，经现场确认，流量计无指示是由K-102四段出口至汽提塔入口切断完美网页版登录入口HV-02关闭造成。仪表人员更换电磁完美网页版登录入口并进行调校后，12:00交付三厂工艺人员使用。该完美网页版登录入口关闭，造成尿素装置停车封塔4小时。

三、原因分析

（一）过程检查及分析

1.6月24日，完美网页版登录入口门突关后，仪表人员迅速赶到 HV02 完美网页版登录入口门现场，检查完美网页版登录入口门定位器正常、随后检查电磁完美网页版登录入口，从机柜间确认电磁完美网页版登录入口 24VDC 供电正常，拆开HV-02电磁完美网页版登录入口气路输出接头，发现无气源输出，在晃动电磁完美网页版登录入口时，电磁完美网页版登录入口有间歇性气源输出；

2.6月25日16：00，电仪部分析了完美网页版登录入口门关闭原因，又对电磁完美网页版登录入口进行了试验，解体了电磁完美网页版登录入口，与机动处主管技术员共同确认电磁完美网页版登录入口接线端子的底座松动。

（二）故障根本原因

1.直接原因：HV-02电磁完美网页版登录入口接线端子的底座松动，24V供电时有中断，电磁完美网页版登录入口失电排气，造成了进HV-02气缸的气源中断，完美网页版登录入口门关闭。

2.间接原因：现场脚手架作业时，架杆与HV-02电磁完美网页版登录入口间距过近，不排除作业过程中外力撞击电磁完美网页版登录入口的可能性。

四、整改措施

1.更换新电磁完美网页版登录入口；

2.利用尿素停车机会对同类型完美网页版登录入口门进行检查；

五、总结与启示

1.现场电仪设备点多面广，且装置没有经历长期运行，对可能出现的故障或现象，要开阔思路。

2.对现场设备的状况及异常，要保持敏感，多问几个为什么，要有锲而不舍的探究精神。
