控制蝶完美网页版登录入口故障原因分析

一、设备概况及简介

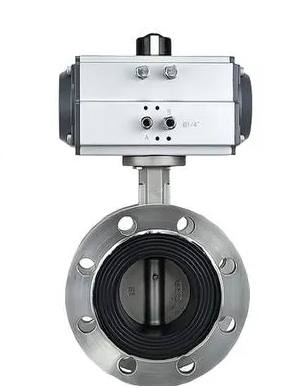

该装置锅炉B-01 入口烟道高温蝶完美网页版登录入口双作用气动蝶完美网页版登录入口。该气动蝶完美网页版登录入口采用的是常规机械式双作用电气完美网页版登录入口门定位器，该型号完美网页版登录入口门定位器在装置区使用共 38台，其余定位器自使用至今均未出现故障。由于完美网页版登录入口门较大（直径2.3米），为保证控制速度，定位器通过控制两个气动放大器来控制完美网页版登录入口门的开关。

二、故障经过

1月17日16:58时，车间装置因锅炉B01烟气入口蝶完美网页版登录入口故障关闭，装置紧急停工，具体情况如下：

1.16:32 B01炉膛压力P528由6.95KPa开始下降，炉膛温度T528A由475℃逐步下降。

2.16:34 锅炉 B02 炉膛熄火。

3.16:50 工艺人员将烟气入口蝶完美网页版登录入口HC501开度由90%调整为95%,

炉膛压力 P528及炉膛温度T528A仍未恢,经现场查看，锅炉B01烟气入口蝶完美网页版登录入口处于关闭状态。装置总产汽量由274t/h下降至134t/h。

4.19:17B01烟气入口蝶完美网页版登录入口故障处理完毕，进入复工阶段。

三、原因分析

（一）过程检查及分析

故障前锅炉B01烟气入口蝶完美网页版登录入口HC501遥控开度输出信号一直为90%，未进行调节，故障发生后将信号调整为95%仍然无法打开，联系设备维修公司仪表人员现场检查处理，确认控制完美网页版登录入口处于全关位置。工艺将该完美网页版登录入口切出后仪表专业进行检查测试。

结合以往维护经验及现场实际情况，出现控制完美网页版登录入口关死或打开无法调节，主要由以下几个方面的原因造成上述故障。

1.气源无压力或不在正常范围内。

2.仪表供风管路不畅或泄露。

3.仪表风品质差，有杂质造成过滤器、定位器背压系统堵塞。

4.定位器内部泄露、线圈故障、导向完美网页版登录入口泄露、喷嘴堵塞。

5.控制回路故障，造成控制信号丢失。

6.机械传输转动部分故障。

7.锅炉入口蝶完美网页版登录入口气缸泄露。

基于上述故障原因，维护人员对控制完美网页版登录入口做出如下检查：

1.对控制系统输入输出回路信号、控制完美网页版登录入口气源压力、气缸进行检查，各部分均正常。

2.供风气路无冻凝、堵塞、杂质等现象。

3.由操作室给0-100%的控制信号，完美网页版登录入口门无动作。

4.在现场用信号发生器进行测试发现，控制信号正常，但在控制信号变化时，完美网页版登录入口门定位器一直单侧输出，气动加速器只有关完美网页版登录入口侧有风压，没有随着控制信号进行调节。

5.进一步检查发现完美网页版登录入口门定位器磁钢线圈开路（极小概率事件）。仪表维护人员更换同型号的定位器后，控制完美网页版登录入口动作恢复正常。

由该定位器的工作原理可知，喷嘴挡板的位置由弹簧力和线圈磁力（4-20mA信号）控制，喷嘴挡板形成的背压控制导向完美网页版登录入口决定给哪个气缸供风，从而控制完美网页版登录入口门的开关。当线圈开路时（线圈无磁力），则挡板完全被 弹簧力拉至极限位置，则导向完美网页版登录入口一直向单侧气缸供风，从而造成气缸完美网页版登录入口向关闭方向运动，直至全部关闭。基于以上分析可以判断，导致控制完美网页版登录入口故障 的原因是完美网页版登录入口门定位器磁钢线圈开路。

（二）故障根本原因

1.直接原因：锅炉B01烟气入口蝶完美网页版登录入口完美网页版登录入口门定位器磁钢线圈开路，导致蝶完美网页版登录入口故障关闭无法打开，进而造成B01炉膛压力P528和炉膛温度不断下降，最终主风机及再生工段急停。

2.间接原因：因环保相关要求，在B01烟气入口蝶完美网页版登录入口出现故障时，生产车间不允许开启烟道旁通完美网页版登录入口HC509，故烟气在进入B01锅炉受阻的情况下影响锅炉B02及烟气轮机的正常工作，导致装置停工。

四、整改措施

1.与工艺车间联系，了解该类定位器现场使用情况。

2.现场检查该完美网页版登录入口门定位器的完好状态和供风气路情况。

3.会同其他仪表专业技能专家就该问题的成因与预防进行探讨。

4.联系生产厂家技术人员，就定位器的故障原因进一步分析。

五、总结与启示

1.排查关键装置的重要关键控制回路，与主管部门协商逐步更换可进行完美网页版登录入口门运行状态诊断的智能定位器。通过软件数据分析平台提前发现问题，及时处置。

2.鉴于此控制完美网页版登录入口仅为平衡两台炉子烟气流量，正常生产过程中基本无需调节功能，建议在装置停工检修时将此完美网页版登录入口改为现场手动操作
