二次再热汽轮机完美网页版登录入口门静态试验操作说明

二次再热汽轮机完美网页版登录入口门静态试验操作说明

一、前言

机组冲转并网前，需进行汽轮机主汽门、调门静态活动试验，以检测完美网页版登录入口门动作是否正常，便于故障发现与处理，避免影响机组后续操作进行。

此说明仅适应于上海汽轮机厂 1000MW 二次再热机组DEH系统及配套国电南自maxDNA系统。

二、原理

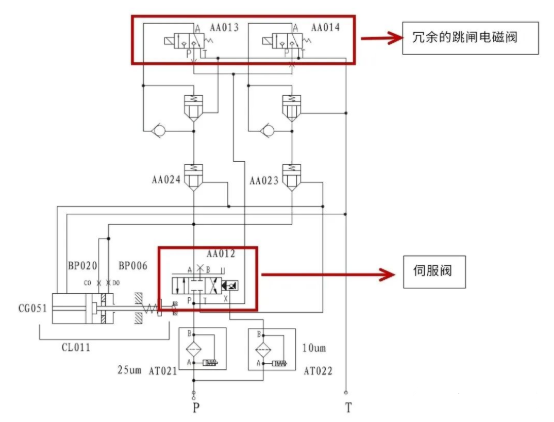

主汽调门油动机原理图如下：跳闸电磁完美网页版登录入口正常状态下常带电，任一跳闸电磁完美网页版登录入口失电则油路导通（至T）完美网页版登录入口门跳闸。

从供油系统来的压力油经过过滤器后分为两路，一路到快关电磁完美网页版登录入口，一路到电液伺服完美网页版登录入口。

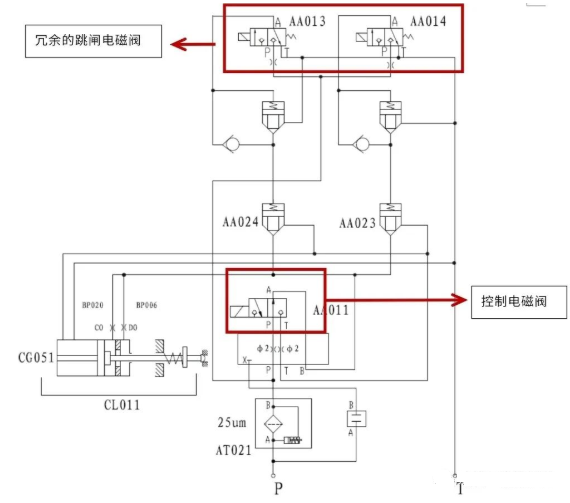

主汽门油动机原理图如下：跳闸电磁完美网页版登录入口正常状态下常带电，任一跳闸电磁完美网页版登录入口失电则油路导通（至T）完美网页版登录入口门跳闸。控制电磁完美网页版登录入口正常状态下失电，电磁完美网页版登录入口带电后完美网页版登录入口门关闭。

三、试验过程（需在汽机遮断情况下进行）

1.主汽门静态试验过程

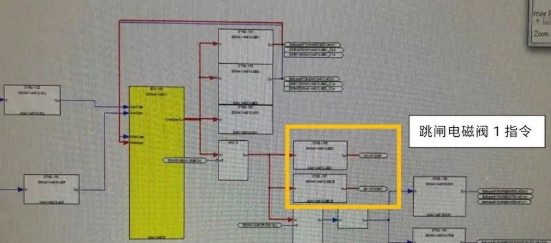

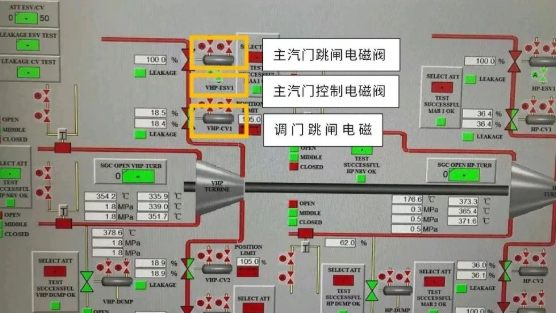

1.1 点击画面主汽门跳闸电磁完美网页版登录入口1进入逻辑强制任意一个指令DTAG为“1”（注：两个指令DTAG冗余设计，强制哪个均可）。

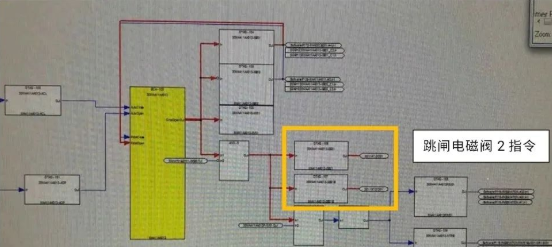

1.2点击画面主汽门跳闸电磁完美网页版登录入口2进入逻辑强制任意一个指令DTAG“1”（注：两个指令DTAG冗余设计，强制哪个均可）。

1.3点击画面主汽门控制电磁完美网页版登录入口进入逻辑强制指令DATG为“0”则完美网页版登录入口门打开，强制为“1”则完美网页版登录入口门关闭。

1.4若需进行快关试验，则跳闸电磁完美网页版登录入口1、2带电，控制电磁完美网页版登录入口失电后，通过操作任一跳闸电磁完美网页版登录入口失电后快关完美网页版登录入口门。如若不进行快关，则操作控制电磁完美网页版登录入口带电（即指令强制为“1”）让完美网页版登录入口门缓慢关闭。

1.5主汽门静态试验后所有强制措施及时恢复。

2.调门静态试验过程

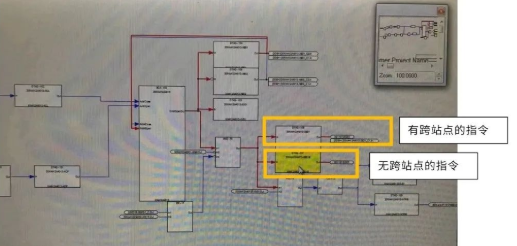

2.1点击画面主汽调门跳闸电磁完美网页版登录入口1进入逻辑强制无跨站点的指令DTAG为“1”（注：带跨站点的指令有联锁，在停机状态下，给调门指令后完美网页版登录入口门会反复开关）。

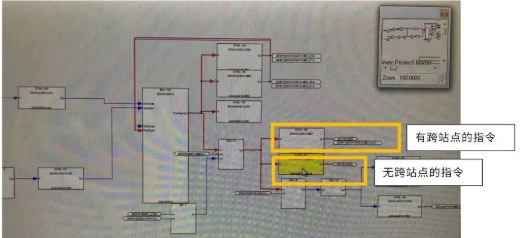

2.2点击画面主汽调门跳闸电磁完美网页版登录入口2进入逻辑强制无跨站点的指令DTAG为“1”（注：带跨站点的指令有联锁，在停机状态下，给调门指令后完美网页版登录入口门会反复开关）。

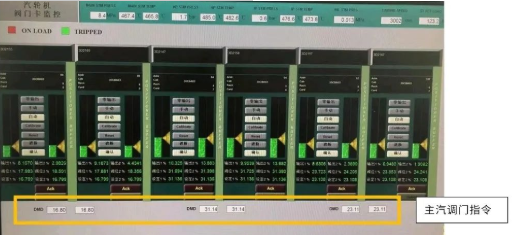

2.3两个跳闸电磁完美网页版登录入口均带电后，点击“汽轮机完美网页版登录入口门卡监控”画面，强制对应完美网页版登录入口门的ATAG，进行线性操作（0.25.50.75.100上下行程），CMD依次为超高压、高压、中压缸调门指令。

2.4调门静态试验后所有强制措施及时恢复。
