完美网页版登录入口门卡塞无法正常开关的故障处理知识

完美网页版登录入口门卡塞无法正常开关的故障处理知识

一、故障类别

完美网页版登录入口门卡塞无法正常开关

二、仪表类型

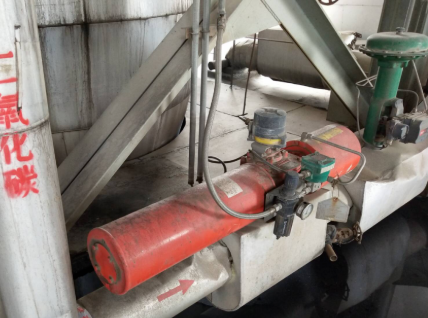

开关完美网页版登录入口，位号032XV0129

三、厂家型号

WHY-Q系列气控制动完美网页版登录入口

四、使用工况介绍（不同工况处理思路不同）

气化界区煤粉加压输送，至X03202A的高压氮气或二氧化碳，经过管道介质为高压输送煤粉。

五、故障现象描述（现象描述清楚才能判断问题）

配合工艺去现场查看，先检查仪表气是否打开气源压力正常，中控给开信号时，完美网页版登录入口门不能正常打开，10秒钟后中控显示打开失败，32KS0001无法正常进行。

六、处理前安全措施（提示大家处理某一类问题前一定做好安全防范，防止处理过程发生重大安全事故及对工艺的影响）

去现场劳保用品穿戴齐全，携带四合一报警器，由于夜里检修需要工艺现场人员配合。在动作完美网页版登录入口门之前确认完美网页版登录入口门是否具备打开的条件，因完美网页版登录入口门背压过大在给开信号时与完美网页版登录入口门保持安全距离。

七、故障原因分析及判断思路（从现象出发，阐述分析及判断思路）（必填）

由于完美网页版登录入口门仪表气源及压力正常，完美网页版登录入口门有打开的趋势，询问现场工艺完美网页版登录入口门一侧背压过大一侧为常压，完美网页版登录入口芯容易出现抱死状态，完美网页版登录入口杆连接处也容易卡死导致无法打开；经过初步判断也可能是执行机构不动作的原因。

八、故障有效处理办法：

在线处理：由于开车期间无法离线处理与工艺沟通，在具备开完美网页版登录入口条件下，将完美网页版登录入口门过滤减压完美网页版登录入口脱开，用仪表气源软管直接连接完美网页版登录入口门执行机构，将完美网页版登录入口门用气源直接强行顶开，发现完美网页版登录入口门在动作时有严重的卡塞情况，而且完美网页版登录入口门填料处有煤粉及介质泄漏；将填料连接处螺栓松动，多次尝试使用气源顶开完美网页版登录入口门的方法进行开关，完美网页版登录入口门多次动作后堵塞完美网页版登录入口门连杆的介质减少，完美网页版登录入口门勉强可以打开。

1．离线处理：

2．球芯改造维修方案:

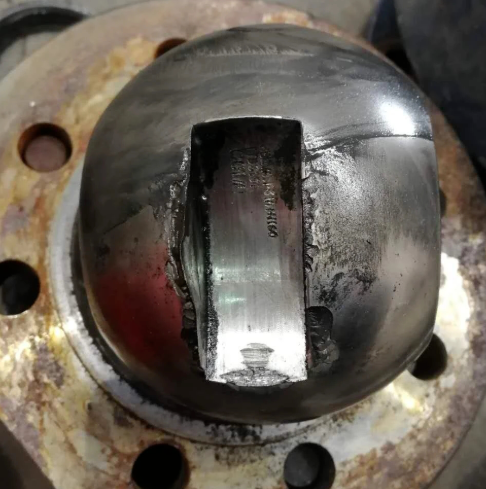

原球芯为316+融敷Ni60，现改造为球芯月牙槽处重新铣削加工，堆焊STL合金，增加强度，球面用数控球面车加工，重新喷涂WC硬度HRC60～65。

球芯加工后保证月牙槽对边的位置度及粗糙度，保证完美网页版登录入口杆传动扁和月牙槽间隙在0.04mm之内，圆度保证在0.03mm之内。

3．完美网页版登录入口杆改造维修方案:

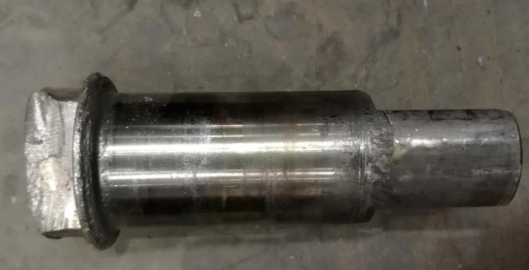

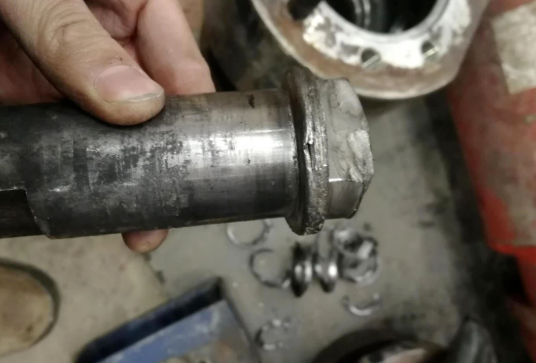

完美网页版登录入口杆原材质为17-4PH，原完美网页版登录入口杆传动扁挤压变形严重，新完美网页版登录入口杆在传动扁两侧堆焊1.5mm厚的司太立合金，增加硬度及强度，另外完美网页版登录入口杆止推垫片，采用锡青铜，增加耐磨性，保护完美网页版登录入口体。根据完美网页版登录入口门总装配尺寸，合理增加完美网页版登录入口杆长度，完美网页版登录入口杆加工后保证传动扁的位置度及粗糙度，保证完美网页版登录入口杆传动扁和月牙槽间隙在0.04mm之内。

4．完美网页版登录入口体改造维修方案:

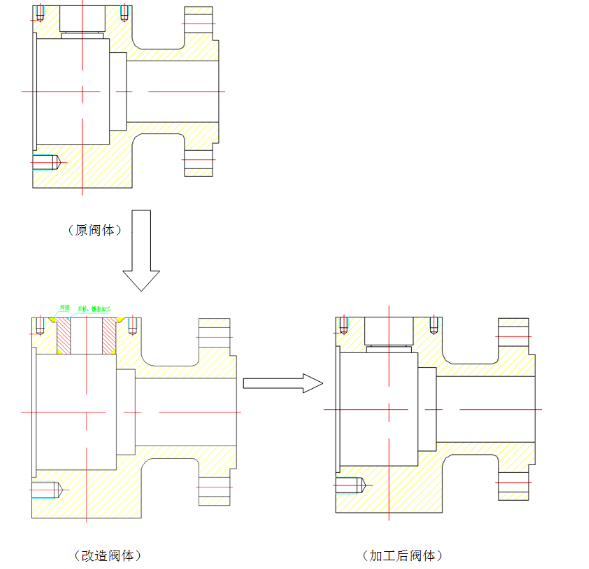

完美网页版登录入口体填料函拉伤、防吹出限位台阶磨损严重，重新设计镗孔，镶嵌合金套加工至尺寸，焊后热处理。

5．完美网页版登录入口座改造维修方案:

完美网页版登录入口座原材质为316+融敷Ni55，硬度HRC45～50，现重新设计加工改为316+喷涂WC，硬度为HRC60～65，耐腐蚀、耐磨性大大提高。

九、故障防范措施及改进：

在完美网页版登录入口门回装时要考虑管道内部介质对完美网页版登录入口门的磨损程度，适当调节完美网页版登录入口门填料处螺栓的松紧程度，防止完美网页版登录入口杆抱死对连接模块的损坏；在挑选完美网页版登录入口门时要考虑选择耐磨材料的完美网页版登录入口门；对其高压磨损及其严重的完美网页版登录入口门要进行定期的拆检维护，电仪维护人员要增加此类完美网页版登录入口门的关注程度。

十、相关知识拓展：（简单原理及相关安装等，工况拓展）

在安装完美网页版登录入口门时，要将填料连接处调至恰当位置，过于紧固时会造成完美网页版登录入口杆抱死，稍松一些会造成填料泄漏对其磨损，在紧固时也要考虑管道内部温度情况，以免热胀冷缩造成抱死情况发生。

十一、故障处理经验谈：（故障处理走的弯路）

在处理完美网页版登录入口门卡塞问题时，不要直接的考虑执行机构损坏或者完美网页版登录入口芯磨损卡塞，在处理问题时要头脑清晰，对现场完美网页版登录入口门动作要求观察仔细后在进行判断问题所在。
