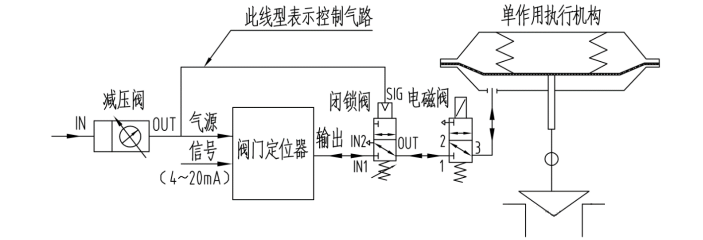

单作用执行机构调节型控制完美网页版登录入口断气、断电复位控制原理气路图

单作用执行机构调节型控制完美网页版登录入口断气、断电复位控制原理气路图

气路解析：

当现场仪表气源正常且电磁完美网页版登录入口正常供电时，控制完美网页版登录入口接受中控室信号由定位器控制进行开度调节;当电磁完美网页版登录入口断电切换（2 口与 3 口导通）或者现场仪表气源压力低于某一设定压力值后闭锁完美网页版登录入口切换（IN2口与 OUT 口导通），执行机构气室压力通过闭锁完美网页版登录入口或电磁完美网页版登录入口放空，使得控制完美网页版登录入口复位。

气路附件作用：

1.减压完美网页版登录入口：对仪表气源进行过滤和减压。

2.定位器：接收中控室信号，对控制完美网页版登录入口进行开度控制。

3.闭锁完美网页版登录入口：可以设定气源压力故障点，实现断气复位控制。

4.电磁完美网页版登录入口：必须选用直动式电磁完美网页版登录入口，实现断电复位控制功能。　

5.特别注意：控制气路一般选用φ8mm 不锈钢管连接。
