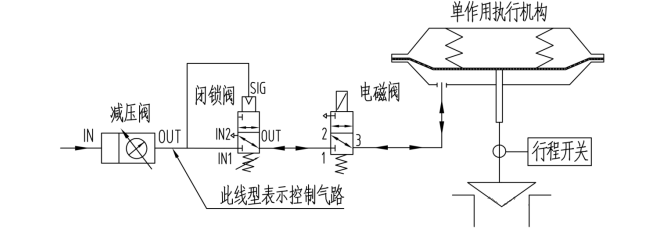

单作用执行机构开关型控制完美网页版登录入口断气、断电复位控制原理气路图

单作用执行机构开关型控制完美网页版登录入口断气、断电复位控制原理气路图

气路解析：

当现场仪表气源正常时，控制完美网页版登录入口接受中控室电压信号由电磁完美网页版登录入口控制进行开关调节;当电磁完美网页版登录入口断电切换（2 口与 3 口导通）或者现场仪表气源压力低于某一设定压力值后闭锁完美网页版登录入口切换（IN2 口与 OUT口导通），执行机构气室压力通过闭锁完美网页版登录入口或电磁完美网页版登录入口放空，使得控制完美网页版登录入口复位。

气路附件作用：

1.减压完美网页版登录入口：对仪表气源进行过滤和减压。

2.行程开关：向中控室反馈控制完美网页版登录入口打开关闭位置。　

3.闭锁完美网页版登录入口：可以设定气源压力故障点，实现断气复位控制。

4.电磁完美网页版登录入口：控制完美网页版登录入口门进行开关调节。　

5.特别注意：控制气路一般选用φ8mm 不锈钢管连接。
