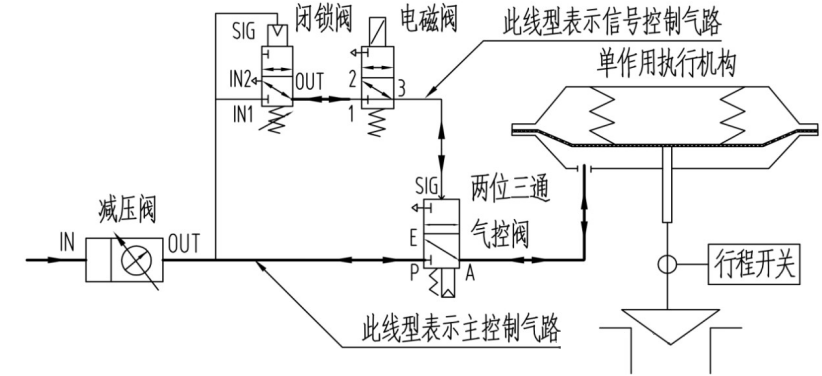

单作用执行机构大口径开关型控制完美网页版登录入口断气、断电复位控制原理气路图

单作用执行机构大口径开关型控制完美网页版登录入口断气、断电复位控制原理气路图

气路解析：

当现场仪表气源正常时，控制完美网页版登录入口接受中控室电压信号由电磁完美网页版登录入口控制进行开关调节;当电磁完美网页版登录入口断电切换（2 口与 3 口导通）或者现场仪表气源压力低于某一设定压力值后闭锁完美网页版登录入口切换（IN2 口与 OUT口导通），此时闭锁完美网页版登录入口或电磁完美网页版登录入口放空两位三通气控完美网页版登录入口信号气源导致气控完美网页版登录入口切换（E 口与 A 口导通），执行机构气室压力通过气控完美网页版登录入口迅速放空，使得控制完美网页版登录入口快速复位;气路图中减压完美网页版登录入口和两位三通气控完美网页版登录入口需要根据执行机构容积和要求开关动作时间而具体计算选型。

气路附件作用：

1.减压完美网页版登录入口：对仪表气源进行过滤和减压。

2.行程开关：向中控室反馈控制完美网页版登录入口打开关闭位置。　

3.闭锁完美网页版登录入口：可以设定气源压力故障点，实现断气复位控制。

4.电磁完美网页版登录入口：控制完美网页版登录入口门进行开关调节。　

5.两位三通气控完美网页版登录入口：配合闭锁完美网页版登录入口、电磁完美网页版登录入口实现完美网页版登录入口门快速开关控制。

特别注意：信号控制气路一般选用φ8mm 不锈钢管连接，主控制气路一般由执行机构容积和要求动作时间而选用φ10～φ25mm 不锈钢管连接。
